ICT-BFG08-A ..
Folien und Sheet Gruppe-A: BFG u. BFG-A
Die ICT-BFG08-A Typ ist eine sehr dünne, hochwärmeleitfähige, elektrisch isolierende Folie. Durch die sehr weiche Oberflächenbeschaffenheit
passt sich das Material sehr gut an die Kontaktflächen an, wodurch der thermische Kontakt - der thermische Gesamtübergangswiderstand - erheblich minimiert wird.
Diese erstklassige Kombination von exzellenten thermischen sowie sehr guten mechanischen und elektrischen Eigenschaften macht das Material so interessant für ein breites Spektrum von Anwendungen.
Aufgrund der Langlebigkeit und der damit verbundenen hohen Zuverlässigkeit findet das ICT-BFG08-A seine Anwendung sehr oft bei der Entwärmung von High-Power-LEDs (COB), bei Powertools als auch im automotiven Bereich wie beispielsweise bei Klimakompressoren, elektrische Zusatzheizer, Lüftungsanlagen, E-Steuerungen, Antriebsstränge (Getriebe) etc.
Die ICT-BFG-A Serie ist aus der Product-line-up der thermisch leitfähigen Silikonfolien - der sogenannten TC-Sheets - das Material mit der höchsten thermischen Leitfähigkeit.
| Allgemeine Eigenschaften | Einheit | ICT-BFG08-A |
|---|---|---|
| Materialdicke (+/- 0,05) *+0,20/-0,05 | mm | 0,00 0,08 |
| Material | Aufbau | silicone with glass fiber |
| Farbe | - | White |
| Füllstoff | - | Bornitrid |
| Dichte | g/cm³ | 1,7 |
| Ausgasung (LMW Silikone) Summe D3-10 | ppm | 0 <14 |
| Entflammbarkeit nach UL | UL | V-0 |
| Reißfestigkeit (kN/m) | (kN/m) | 38 |
| Zugfestigkeit (MPa) | MPa | 0,00 8 |
| Härte | Durometer A | 90 |
| Faltbarkeit | ømm | 90,0 0,8 |
| Elektrisch leitend | - | 0 |
| Durchschlagspannung | kV (AC) | .. |
| Spezifischer Durchgangswiderstand (pro cm) | Ω/cm | 5,30 x 1015 |
| Dielektrizitätskonstante ε (1MHz) | - | 2,0 |
| Wärmeübergangswiderstand TO-3 | °C/W | .. |
| Thermisch leitend | - | 1 |
| Wärmeübergangswiderstand (TO-3P / ca. 360mm²) | °C/W | 0,21 |
| Thermische Leitfähigkeit | W/m*K | .. |
| Betriebstemperatur (von/bis) | °C | von -60 °C bis 180 °C |
- Sehr hohe thermische Leitfähigkeit 5 W/m*K
- Minimaler Wärmeübergangswiderstand 0,08 C°/W (0,08mm)
- Weiche Materialoberfläche, passt sich sehr gut an und minimiert so den Rth Kontakt
- Gute elektrische Durchschlagsfestigkeit 1 KV /AC (0,08mm)
- Mechanische Stabilität durch Glasfaserverstärkung
- Knickbarkeit (Faltbarkeit) gegeben
- Keine Rückstande nach Entfernung (Wartung, Inspektion)
- Saubere, schnelle und prozesssichere Montage
- Keine Wärmeleitpaste erforderlich
- Nicht brennbar nach UL 94 V0 (File.-Nr. E49895)
- Einseitig selbsthaftend möglich
- In Form von Sheets und Matten 440mm x 510mm

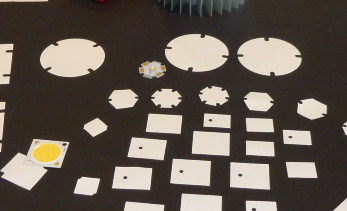

- Kundenabmessungsspezifische Sonderformen / Zuschnitte Lose oder auf Trägerliner (Kisscut)
- Kundenspezische Sonderformen| Lieferformate auf Trägerliner und als Rollenformat - Kisscut - nach Absprache möglich
Alle Angaben ohne Gewähr. Änderungen und Irrtum vorbehalten.
