ICT-BR20 ..
Folien und Sheet Gruppe -B: BS u. BR u. M
Der BR-Typ ist die jüngste Entwicklung der hochwärmeleitfähigen, elektrisch isolierenden Folientypen. Dieses neue High-Performance-Produkt verfügt über eine hervorragende Langzeitstabilität und bietet exzellente thermische, sowie gute mechanische und elektrischen Eigenschaften. Das Material ist zudem sehr ausgewogen im Bezug auf die Cost-Performance und bietet hier auch eine optimale Alternative zu anderen Mitbewerbermaterialien im Bereich der hoch wärmeleitenden, glasfaserverstärkten Silikonfolien.
ICT-BR ist zudem auf Rolle und einseitig haftend lieferbar.
Aufgrund der Langlebigkeit und der damit verbundenen hohen Zuverlässigkeit findet ICT-BR20 deshalb in vielen Bereichen der Leistungselektronik Anwendung. Entwickelt wurde dieses Produkt vom Hersteller für den Einsatzbereich sogenannter Powertool-Applikationen und für automotive Anwendungen wie etwa Klimakompressoren, PTZ Innenraumheizer etc.
| Allgemeine Eigenschaften | Einheit | ICT-BR20 |
|---|---|---|
| Materialdicke (+/- 0,05) *+0,20/-0,05 | mm | 0,00 0,23 |
| Material | Aufbau | Silicone with glass fiber |
| Farbe | - | White |
| Füllstoff | - | Bornitrid |
| Dichte | g/cm³ | 2,1 |
| Ausgasung (LMW Silikone) Summe D3-10 | ppm | 0 - - |
| Entflammbarkeit nach UL | UL | 94 VO |
| Reißfestigkeit (kN/m) | (kN/m) | 26,1 |
| Zugfestigkeit (MPa) | MPa | 0,00 75 |
| Härte | Durometer A | 75 |
| Faltbarkeit | ømm | 0,0 <1,3 |
| Elektrisch leitend | - | 0 |
| Durchschlagspannung | kV (AC) | 2.0 .. 2.0 |
| Spezifischer Durchgangswiderstand (pro cm) | Ω/cm | 4,40 x10^14 |
| Dielektrizitätskonstante ε (1MHz) | - | 4,6 |
| Wärmeübergangswiderstand TO-3 | °C/W | |0,19 .. |0,19 |
| Thermisch leitend | - | 1 |
| Wärmeübergangswiderstand (TO-3P / ca. 360mm²) | °C/W | 0,21 |
| Thermische Leitfähigkeit | W/m*K | .. |
| Betriebstemperatur (von/bis) | °C | von -60 °C bis 180 °C |
- Sehr hohe thermische Leitfähigkeit 4,0 W/m*K
- Minimaler Wärmeübergangswiderstand 0,16 C°/W
- Weiche Materialoberfläche, passt sich sehr gut an und minimiert so den Rth Kontakt
- Sehr gute elektrische Durchschlagsfestigkeit > 2.0 KV /AC (0,20 mm)
- Mechanische Stabilität durch Glasfaserverstärkung
- Knickbarkeit (Faltbarkeit) gegeben (<1,3 mm)
- Keine Rückstande nach Entfernung (Wartung, Inspektion)
- Saubere, schnelle und prozesssichere Montage
- Keine Wärmeleitpaste erforderlich
- Nicht brennbar nach UL 94 V0 (File.-No. E49895)
- Einseitig selbsthaftend möglich

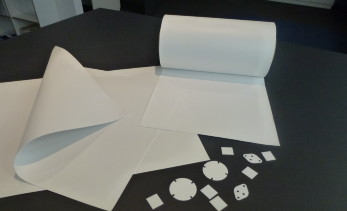

- In Form von Rollen (320 mm x 50 meter), Sheets und Matten 320 mm x 500 mm
- Kundenabmessungsspezifische Sonderformen / Zuschnitte Lose oder auf Trägerliner (Kisscut)
- Kundenspezische Sonderformen| Lieferformate auf Trägerliner und als Rollenformat - Kisscut - nach Absprache möglich
Alle Angaben ohne Gewähr. Änderungen und Irrtum vorbehalten.
