ICT-M30 ..
Folien und Sheet Gruppe -B: BS u. BR u. M

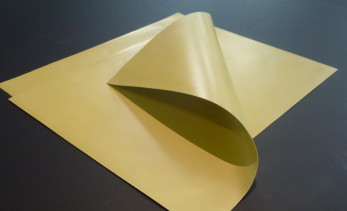

ICT-M ist eine glasfaserverstärkte - mit gut wärmeleitender Keramik gefüllte - elektrisch isolierende Folie auf Silikonbasis und verfügt über eine sehr gute Faltbarkeit, Reißfestigkeit und mechanische Beständigkeit.
Diese Kombination von thermischen sowie sehr guten mechanischen und elektrischen Eigenschaften macht das Material so interessant für ein sehr breites Spektrum von Standarsanwendungen.
Die ICT-M Serie verfügt über eine sehr gute Oberflächenbeschaffenheit und passt sich sehr gut an die Kontaktflächen an, wodurch der thermische Kontakt - und somit der thermische Gesamtübergangswiderstand minimiert werden.
Wie auch schon bei beim ICT-BFG-A , ICT-BFG, ICT-BS und dem -BR verfügt der ICT-M20 Typ ebenfalls über eine sehr hohe Langlebigkeit und der damit verbundenen hohen Zuverlässigkeit, weshalb diese Produktgruppe häufig in sehr komplexen Applikationen Anwendung findet.
Beispielsweise zur Anbindung von IGBT Gehäusen / Microprozessoren sowie zur Entwärmung von Lüftungsanlagen, E-Steuerungen, Antriebsstränge (Getriebe) etc.
| Allgemeine Eigenschaften | Einheit | ICT-M30 |
|---|---|---|
| Materialdicke (+/- 0,05) *+0,20/-0,05 | mm | 0,00 0,30 |
| Material | Aufbau | Silicone with glass fiber |
| Farbe | - | Yellow |
| Füllstoff | - | Bornitrid |
| Dichte | g/cm³ | 2,5 |
| Ausgasung (LMW Silikone) Summe D3-10 | - | - |
| Entflammbarkeit nach UL | UL | V-0 |
| Reißfestigkeit (kN/m) | (kN/m) | 98 |
| Zugfestigkeit (MPa) | MPa | 0,00 24 |
| Härte | Durometer A | 91 |
| Faltbarkeit | ømm | 0,0 1,20 |
| Elektrisch leitend | - | 0 |
| Durchschlagspannung | kV (AC) | 5,5 .. 5,5 |
| Spezifischer Durchgangswiderstand (pro cm) | Ω/cm | 1,70 x 1015 |
| Dielektrizitätskonstante ε (1MHz) | - | 4,0 |
| Wärmeübergangswiderstand TO-3 | °C/W | .. |
| Thermisch leitend | - | 1 |
| Wärmeübergangswiderstand (TO-3P / ca. 360mm²) | °C/W | 1,27 |
| Thermische Leitfähigkeit | W/m*K | .. |
| Betriebstemperatur (von/bis) | °C | von -60 °C bis 180 °C |
- Gute thermische Leitfähigkeit 1.4 W/m*K
- Minimaler Wärmeübergangswiderstand 0,64 C°/W (0,30 mm)
- Anpassungsfähige Materialoberfläche, passt sich gut an und trägt zur Minimierung des Rth Kontakt bei
- Sehr hohe elektrische Durchschlagsfestigkeit 5,5 KV/AC (0,30 mm) bis >10 KV /AC (0,80 mm)
- Mechanische Stabilität durch Glasfaserverstärkung
- Knickbarkeit (Faltbarkeit) gegeben (1,20 mm)
- Keine Rückstande nach Entfernung (Wartung, Inspektion)
- In Form von Sheets und Matten 440 mm x 510 mm
- Kundenabmessungsspezifische Sonderformen / Zuschnitte Lose
- Kundenspezische Sonderformen| andere Lieferformate nach Absprache möglich
Alle Angaben ohne Gewähr. Änderungen und Irrtum vorbehalten.
