ICT-BS20 ..
Folien und Sheet Gruppe -B: BS u. BR u. M
Der ICT-BS20 Typ ist ein Allrounder und findet überall dort Anwendung wo der Entwickler mechanische Belastung mit sehr guten Thermischen Eigenschaften kombinieren muss
ICT-BS20 ist eine glasfaserverstärkte - mit außerordentlich gut wärmeleitender Keramik gefüllte - elektrisch isolierende Folie auf Silikonbasis, welche über eine hervorragende Langzeit-Stabilität verfügt und eine exzellente thermische Performance bietet.
Die Glasfaserverstärkte wärmeleitende Folie verfügt im Vergleich mit den ICT- BFG-Typen über es eine bessere Faltbarkeit, Reißfestigkeit und mechanische Beständigkeit.
Diese erstklassige Kombination von hervorragenden thermischen sowie sehr guten mechanischen und elektrischen Eigenschaften macht das Material so interessant für ein sehr breites Spektrum von Anwendungen.
Die ICT-BS Serie verfügt wie die BFG Serie über eine sehr gute Oberflächenbeschaffenheit.
ICT-BS20 passt sich das sehr gut an die Kontaktflächen an, wodurch der thermische Kontakt - und somit der thermische Gesamtübergangswiderstand - erheblich minimiert werden.
Wie auch schon bei beim ICT-BFG-A , ICT-BFG und -BR verfügt der ICT-BS20 Typ ebenfalls über eine sehr hohe Langlebigkeit und der damit verbundenen hohen Zuverlässigkeit, weshalb diese Produktgruppe häufig in sehr komplexen Applikationen Anwendung findet.
Beispielsweise zur Anbindung von IGBT Gehäusen / Microprozessoren sowie zur Entwärmung von High-Power LEDs (COB), Powertools sowie im automotiven Bereich wie beispielsweise bei Klimakompressoren, elektrischen Zusatzheizer, Lüftungsanlagen, E-Steuerungen, Antriebsstränge (Getriebe) etc.
| Allgemeine Eigenschaften | Einheit | ICT-BS20 |
|---|---|---|
| Materialdicke (+/- 0,05) *+0,20/-0,05 | mm | 0,00 0,20 |
| Material | Aufbau | Silicone with glass fiber |
| Farbe | - | Light Green |
| Füllstoff | - | Bornitrid |
| Dichte | g/cm³ | 1,7 |
| Entflammbarkeit nach UL | UL | V-0 |
| Reißfestigkeit (kN/m) | (kN/m) | 117 |
| Zugfestigkeit (MPa) | MPa | 0,00 25 |
| Härte | Durometer A | 88 |
| Faltbarkeit | ømm | 0,0 Completely foldable |
| Elektrisch leitend | - | 0 |
| Durchschlagspannung | kV (AC) | 3.0 .. 3.0 |
| Spezifischer Durchgangswiderstand (pro cm) | Ω/cm | 1,80 x 1015 |
| Dielektrizitätskonstante ε (1MHz) | - | 3,5 |
| Wärmeübergangswiderstand TO-3 | °C/W | .. |
| Thermisch leitend | - | 1 |
| Thermische Leitfähigkeit | W/m*K | .. |
| Wärmeübergangswiderstand (TO-3P / ca. 360mm²) | °C/W | 0,40 |
| Betriebstemperatur (von/bis) | °C | von -60 °C bis 180 °C |
- Sehr hohe thermische Leitfähigkeit 3,9 W/m*K
- Minimaler Wärmeübergangswiderstand 0,19 C°/W (0,20 mm)
- Anpassungsfähige Materialoberfläche, passt sich sehr gut an und minimiert so den Rth Kontakt
- Sehr hohe elektrische Durchschlagsfestigkeit 3,0 KV/AC (0,20 mm) bis 10 KV /AC (0,80 mm)
- Mechanische Stabilität durch Glasfaserverstärkung
- Knickbarkeit (Faltbarkeit) gegeben (5,00 mm)
- Keine Rückstande nach Entfernung (Wartung, Inspektion)
- Saubere, schnelle und prozesssichere Montage
- Keine Wärmeleitpaste erforderlich
- Nicht brennbar nach UL 94 V0 (File.-No. E49895)

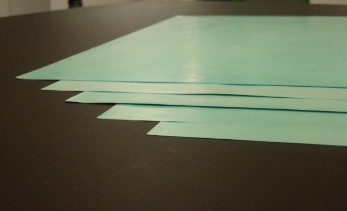

- In Form von Sheets und Matten 440 mm x 510 mm
- Kundenabmessungsspezifische Sonderformen / Zuschnitte Lose
- Kundenspezische Sonderformen| andere Lieferformate nach Absprache möglich
Alle Angaben ohne Gewähr. Änderungen und Irrtum vorbehalten.
