ICT-BFG20 ..
Folien und Sheet Gruppe-A: BFG u. BFG-A
Die ICT-BFG Serie überzeugt durch die einzigartige Kombination von exzellenten thermischen, mechanischen sowie elektrischen Eigenschaften und macht das Material so interessant für eine Vielzahl von Anwendungen.
ICT-BFG20 ist eine leistungsfähige 0,20 mm dünne, glasfaserverstärkte - mit außerordentlich gut wärmeleitender Keramik gefüllte - elektrisch isolierende Folie auf Silikonbasis.
Aufgrund der Oberflächenbeschaffenheit passt sich das Material sehr gut an die Kontaktflächen an, wodurch der thermische Kontakt - und somit der thermische Gesamtübergangswiderstand - erheblich minimiert wird.
Wie auch beim ICT-BFG-A verfügt das ICT-BFG20 ebenfalls über eine sehr hohe Langlebigkeit und der damit verbundenen hohen Zuverlässigkeit. Daher findet diese Produktgruppe ihren Einsatz häufig in komplexen Applikationen wie beispielsweise zur Anbindung von IGBT Gehäusen / Microprozessoren / Kondensatoren, High-Power-LEDs (COB) etc.
Weitere Anwendungsbereiche sind unter anderem Leuchtmittel, Powertools, sowie im automotiven Bereich wie etwa bei Klimakompressoren, elektrische Zusatzheizer, Lüftungsanlagen, E-Steuerungen, Antriebsstränge (Getriebe) etc.
| Allgemeine Eigenschaften | Einheit | ICT-BFG20 |
|---|---|---|
| Materialdicke (+/- 0,05) *+0,20/-0,05 | mm | 0,00 0,20 |
| Material | Aufbau | silicone with glass fiber |
| Farbe | - | Light Green |
| Füllstoff | - | Bornitrid |
| Dichte | g/cm³ | 1,7 |
| Ausgasung (LMW Silikone) Summe D3-10 | ppm | 0 <5 |
| Entflammbarkeit nach UL | UL | V-0 |
| Reißfestigkeit (kN/m) | (kN/m) | 117 |
| Zugfestigkeit (MPa) | MPa | 260,00 25 |
| Härte | Durometer A | 88 |
| Faltbarkeit | ømm | 0,0 1,20 |
| Elektrisch leitend | - | 0 |
| Durchschlagspannung | kV (AC) | 3.0 .. 3.0 |
| Spezifischer Durchgangswiderstand (pro cm) | Ω/cm | 1,90 x 1015 |
| Dielektrizitätskonstante ε (1MHz) | - | 3,6 |
| Wärmeübergangswiderstand TO-3 | °C/W | .. |
| Thermisch leitend | - | 1 |
| Wärmeübergangswiderstand (TO-3P / ca. 360mm²) | °C/W | 0,37 |
| Thermische Leitfähigkeit | W/m*K | .. |
| Betriebstemperatur (von/bis) | °C | von -60 °C bis 180 °C |
- Sehr hohe thermische Leitfähigkeit 4,1 W/m*K
- Minimaler Wärmeübergangswiderstand 0,18 C°/W
- Weiche Materialoberfläche, passt sich sehr gut an und minimiert so den Rth Kontakt
- Gute elektrische Durchschlagsfestigkeit > 3 KV /AC (0,20 mm)
- Mechanische Stabilität durch Glasfaserverstärkung
- Knickbarkeit (Faltbarkeit) gegeben (1,20 mm)
- Keine Rückstande nach Entfernung (Wartung, Inspektion)
- Saubere, schnelle und prozesssichere Montage
- Keine Wärmeleitpaste erforderlich
- Nicht brennbar nach UL 94 V0 (File.-No. E49895)
- Einseitig selbsthaftend möglich
- In Form von Sheets und Matten 440 mm x 510mm

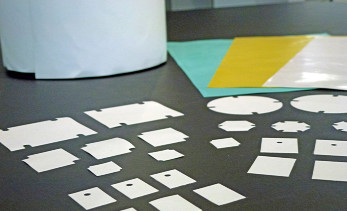

- Kundenabmessungsspezifische Sonderformen / Zuschnitte Lose oder auf Trägerliner (Kisscut)
- Kundenspezifische Sonderformen| Lieferformate auf Trägerliner und als Rollenformat - Kisscut - nach Absprache möglich
Alle Angaben ohne Gewähr. Änderungen und Irrtum vorbehalten.
